PVC కండ్యూట్ ప్రొడక్షన్ లైన్: ఇన్‌స్టాలేషన్ మరియు వైరింగ్ ప్రమాణాలపై సాంకేతిక విశ్లేషణ

నింగ్బో ఫాంగ్లీ టెక్నాలజీ కో., లిమిటెడ్.aయాంత్రిక పరికరాల తయారీదారు30 సంవత్సరాలకు పైగా అనుభవాలతోప్లాస్టిక్ పైపు వెలికితీత పరికరాలు, కొత్త పర్యావరణ పరిరక్షణ మరియు కొత్త మెటీరియల్స్ పరికరాలు. దాని స్థాపన నుండి Fangli యూజర్ యొక్క డిమాండ్ల ఆధారంగా అభివృద్ధి చేయబడింది. నిరంతర అభివృద్ధి ద్వారా, కోర్ టెక్నాలజీపై స్వతంత్ర R&D మరియు అధునాతన సాంకేతికత మరియు ఇతర మార్గాల జీర్ణక్రియ & శోషణ, మేము అభివృద్ధి చేసాముPVC పైప్ ఎక్స్‌ట్రూషన్ లిన్ఇ,PP-R పైప్ ఎక్స్‌ట్రాషన్ లైన్, PE నీటి సరఫరా / గ్యాస్ పైప్ ఎక్స్‌ట్రాషన్ లైన్, దిగుమతి చేసుకున్న ఉత్పత్తులను భర్తీ చేయడానికి చైనా నిర్మాణ మంత్రిత్వ శాఖ సిఫార్సు చేసింది. మేము "జెజియాంగ్ ప్రావిన్స్‌లో ఫస్ట్-క్లాస్ బ్రాండ్" టైటిల్‌ను పొందాము.

PVC కండ్యూట్ తయారీ పరిశ్రమలో, శాస్త్రీయంగా ప్రణాళిక చేయబడిన సంస్థాపన మరియు ఉత్పత్తి లైన్ యొక్క ప్రామాణిక వైరింగ్ స్థిరమైన నిరంతర ఆపరేషన్‌కు పునాది మాత్రమే కాకుండా తుది ఉత్పత్తి నాణ్యత సమ్మతిని సాధించడానికి ఒక క్లిష్టమైన అవసరం. ఈ కథనం నాలుగు కోణాల నుండి క్రమబద్ధమైన సాంకేతిక అవలోకనాన్ని అందిస్తుంది: పరికరాల లేఅవుట్, పవర్ లోడ్ కాన్ఫిగరేషన్, కీ ఫార్మింగ్ ప్రాక్ess పాయింట్లు మరియు తుది ఉత్పత్తి నాణ్యత తనిఖీ ప్రమాణాలు.

I. పవర్ లోడ్ ప్లానింగ్ మరియు కేబుల్ ఎంపిక సూత్రాలు

ఉత్పత్తి లైన్ యొక్క విద్యుత్ కాన్ఫిగరేషన్ మొత్తం పరికరాల శక్తి, ప్రారంభ కరెంట్ మరియు నిరంతర ఆపరేటింగ్ పరిస్థితుల ఆధారంగా లెక్కించబడాలి. పవర్ సర్క్యూట్‌లు మరియు కంట్రోల్ లూప్‌ల మధ్య ఖచ్చితమైన విభజనతో మూడు-దశల ఐదు-వైర్ విద్యుత్ సరఫరా వ్యవస్థ సిఫార్సు చేయబడింది:

· ప్రధాన డ్రైవ్ మోటార్లు మరియు హీటింగ్ యూనిట్లు: 16mm² లేదా పెద్ద కాపర్-కోర్ ఫ్లేమ్-రిటార్డెంట్ కేబుల్స్ (ఉదా., ZR-YJV రకం) ఉపయోగించండి, కరెంట్-వాహక సామర్థ్యం వాస్తవ వ్యవస్థాపించిన లోడ్‌కు వ్యతిరేకంగా ధృవీకరించబడింది.

· సహాయక పరికరాలు (శీతలీకరణ వ్యవస్థలు, హాల్-ఆఫ్ యూనిట్లు, కట్టర్లు): 6–10mm² కేబుల్‌లను ఉపయోగించండి, ప్రతి ఒక్కటి స్వతంత్ర ఓవర్‌లోడ్ రక్షణ పరికరాలను కలిగి ఉంటాయి.

· లైటింగ్ మరియు కంట్రోల్ సర్క్యూట్‌లు: విద్యుదయస్కాంత జోక్యాన్ని నివారించడానికి విద్యుత్ లైన్ల నుండి విడిగా రూట్ చేయబడిన 2.5mm² ఇన్సులేటెడ్ వైర్లను ఉపయోగించండి.

అన్ని కేబుల్స్ తప్పనిసరిగా జ్వాల-నిరోధక PVC కండ్యూట్‌లు లేదా ఫ్లెక్సిబుల్ మెటల్ కండ్యూట్‌లలో రక్షించబడాలి. కండ్యూట్ రూటింగ్ నిలువుగా మరియు క్షితిజ సమాంతరంగా స్థిరంగా స్థిరంగా ఉండాలి మరియు భవిష్యత్ నిర్వహణ యాక్సెస్ కోసం తగినంత స్లాక్ రిజర్వ్ చేయబడుతుంది.

II. సంస్థాపన మరియు వైరింగ్ కోసం కీలక సాంకేతిక అవసరాలు

1. కండ్యూట్ బెండింగ్ స్పెసిఫికేషన్స్

· బెండింగ్ కార్యకలాపాలు డెడికేటెడ్ బెండింగ్ స్ప్రింగ్‌లను ఉపయోగించి నెమ్మదిగా నిర్వహించబడతాయి, బెండింగ్ వ్యాసార్థం కండ్యూట్ బయటి వ్యాసం కంటే 3 రెట్లు తక్కువ కాదు.

· చల్లని వాతావరణంలో, చల్లని పగుళ్లను నివారించడానికి బెండింగ్ విభాగంలో స్థానికంగా వేడి చేయడం (40-60°C) అవసరం.

· బెండింగ్ స్ప్రింగ్ అతుక్కుపోయి ఉంటే, నిలకడగా బయటికి లాగుతూ అపసవ్య దిశలో తిప్పండి. స్ప్రింగ్ వైకల్యం లేదా వాహిక గోడ దెబ్బతినకుండా ఉండటానికి బలవంతంగా వెలికితీత నిషేధించబడింది.

2.కండ్యూట్ ఫిక్సింగ్ మరియు ఐడెంటిఫికేషన్

· అన్ని ఉపరితల-మౌంటెడ్ కండ్యూట్‌లు 1.0 మీటరుకు మించని వ్యవధిలో బిగింపులతో భద్రపరచబడాలి.

· కీళ్ళు అంకితమైన కనెక్టర్లతో తయారు చేయబడతాయి మరియు PVC సిమెంట్తో మూసివేయబడతాయి.

· ప్రతి సర్క్యూట్ టెర్మినల్ భవిష్యత్ ఆపరేషన్ మరియు నిర్వహణను సులభతరం చేయడానికి వోల్టేజ్ రేటింగ్, కనెక్ట్ చేయబడిన పరికరాలు మరియు ఫేజ్ సీక్వెన్స్‌తో స్పష్టంగా లేబుల్ చేయబడాలి.

III. పూర్తయిన ఉత్పత్తి నాణ్యత నియంత్రణ - ఫ్యాక్టరీ తనిఖీ ప్రమాణాలు

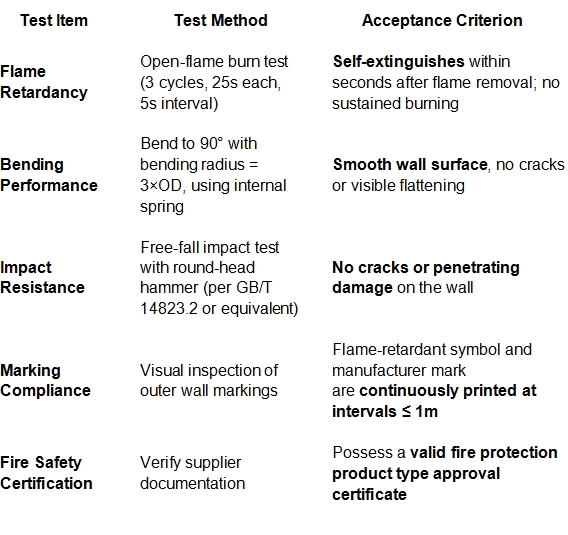

కండ్యూట్ తయారీదారుల కోసం, మార్కెట్ విశ్వాసాన్ని సంపాదించడానికి కఠినమైన తుది ఉత్పత్తి తనిఖీ ప్రోటోకాల్‌ను ఏర్పాటు చేయడం చాలా అవసరం. ప్రతి బ్యాచ్ కనీసం కింది ఐదు ప్రాథమిక పరీక్షలు చేయించుకోవాలని సిఫార్సు చేయబడింది:

IV. ఆన్-సైట్ భద్రత మరియు రెగ్యులేటరీ వర్తింపు సిఫార్సులు

· ప్రధాన పంపిణీ క్యాబినెట్ అవశేష ప్రస్తుత రక్షణ మరియు దశ-నష్టం రక్షణ పరికరాలతో అమర్చబడి ఉంటుంది.

· హీటింగ్ జోన్‌లలోని కేబుల్స్ తప్పనిసరిగా అధిక-ఉష్ణోగ్రత సిలికాన్ ఇన్సులేషన్‌ను ఉపయోగించాలి మరియు హీట్ సోర్స్ అవుట్‌లెట్‌ల నుండి దూరంగా ఉంచాలి.

· పరీక్ష రికార్డులు సరిగ్గా ఆర్కైవ్ చేయబడి, ప్రతి త్రైమాసికంలో అన్ని సర్క్యూట్‌లలో ఇన్సులేషన్ రెసిస్టెన్స్ టెస్టింగ్ (≥2 MΩ) నిర్వహించాలని సిఫార్సు చేయబడింది.

· అన్ని ఎలక్ట్రికల్ ఇన్‌స్టాలేషన్‌లు తప్పనిసరిగా GB 50258-96 "ఎలక్ట్రికల్ ఎక్విప్‌మెంట్ ఇన్‌స్టాలేషన్ మరియు అంగీకారం కోసం కోడ్" లేదా సమానమైన అంతర్జాతీయ కోడ్‌లు (ఉదా., IEC 60364 సిరీస్), అలాగే స్థానిక అగ్నిమాపక భద్రతా నిబంధనల వంటి వర్తించే స్థానిక ప్రమాణాలకు అనుగుణంగా ఉండాలి.

ముగింపు ప్రకటన

అధిక సామర్థ్యం, ​​సురక్షితమైనదిPVC కండ్యూట్ ప్రొడక్షన్ లైన్సౌండ్ వైరింగ్ డిజైన్ మరియు కఠినమైన ఇన్‌స్టాలేషన్ ఎగ్జిక్యూషన్‌తో ప్రారంభమవుతుంది. మా కస్టమర్‌లు స్థిరమైన సామూహిక ఉత్పత్తిని మరియు నిరంతర నాణ్యతను మెరుగుపరచడంలో సహాయపడటం-పరికరాల ఎంపిక నుండి ప్రాసెస్ అమలు వరకు-కండ్యూట్ తయారీదారులకు ఎండ్-టు-ఎండ్ సాంకేతిక మద్దతును అందించడానికి మేము కట్టుబడి ఉన్నాము.

ప్రొడక్షన్ లైన్ కాన్ఫిగరేషన్ లేదా కండ్యూట్ టెస్టింగ్ ప్రమాణాలకు సంబంధించిన తదుపరి విచారణల కోసం, దయచేసి మా సాంకేతిక బృందాన్ని సంప్రదించడానికి సంకోచించకండి.
